    用PN標記的帶頸承插焊鋼制管法蘭
     用PN標記的帶頸承插焊鋼制管法蘭的密封面型式及適用的公稱壓力和公稱尺寸范圍
    用PN標記的帶頸承插焊鋼制管法蘭的密封面型式及
    適用的公稱壓力和公稱尺寸范圍（GB/T 9117—2010)
    密封面
    型式    		 公稱壓力
    PN 10 PN 16 PN 25 PN 40 PN 63 PN 100
    平面（FF) DN 10～DN 50 —
    突面（RF) DN 10 ～DN 50
    凹凸面（MF) DN 10～DN 50
    榫槽面（TG) DN 10～DN 50
    ()形圈面（OSG) DN 10～DN 50 —
    環連接面（RJ) — DN 15 ～DN 50

    用PN標記的帶頸承插焊鋼制管法蘭的型式包括平面、突面、凹凸面、榫槽面、圈面及環連接面6種。
    用PN標記的法蘭密封面尺寸
     PN 10與PN 16、PN 25與PN 40、PN 63和PN 100的帶頸承插焊鋼制管法蘭尺寸

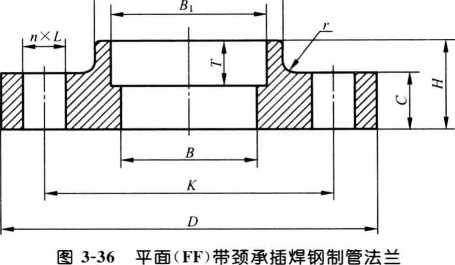

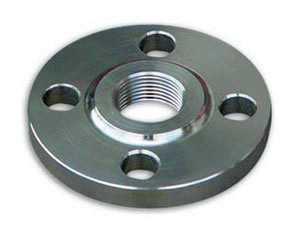

    帶頸承插法蘭
    用PN標記的法蘭密封面尺寸（GB/T 9117—2010)
    公稱
    尺寸
    DN    		 公稱壓力 /i/
    mm    		 /"
    mm    		 fJ
    mm    		 /./
    mm    		 W/
    mm    		 X/
    mm    		 Y/
    mm    		 Z/
    mm    		 a 尺丨/ mm
    PN 10 PN 16 PN 25 PN 40、PN 63、 PN 100
    J/mm
    10 40 40 40 40 2 4.5 4.0 2.0 24 34 35 23 — 2.5
    15 45 45 45 45 29 39 40 28 —
    20 58 58 58 58 36 50 51 35 41°
    25 68 68 68 68 43 57 58 42
    32 78 78 78 78 51 65 66 50
    40 88 88 88 88 3 61 75 76 60
    50 102 102 102 102 73 87 88 72
    用PN標記的法蘭環連接面尺寸（GB/T 9117—2010) mm


    公稱尺寸 PN 63 PN 100
    DN 九丨丨* P E F   幾m P E F ■^lmax
    15 55 35 6. 5 9 0. 8 55 35 6. 5 9 0. 8
    20 68 45 6. 5 9 0. 8 68 45 6. 5 9 0• 8
    25 78 50 6. 5 9 0. 8 78 50 6. 5 9 0. 8
    32 86 65 6. 5 9 0. 8 86 65 6. 5 9 0. 8
    40 102 75 6. 5 9 0. 8 102 75 6. 5 9 0. 8
    50 112 85 8 12 0.8 116 85 8 12 0. 8
          連接尺寸 法蘭
    厚度
    C/
    mm    		 法蘭
    高度
    H/
    mm    		 法蘭頸
    公稱 A/mm 法蘭 螺栓 螺栓 螺栓 広二仕
    尺寸 外徑 孔中
    心圓
    直徑
    K/mm    		 孔直 數量 «/個 螺紋
    規格    		 N/
    mm    		 r!
    mm    		 D/   Bi /mm 77
    mm
    DN 系列I 系列D D/
    mm    		 徑17 mm 系列I 系列U 系列I 系列n
    10 17. 2 14 90 60 14 4 M12 16 22 30 4 11. 5 9 18 15 9
    15 21.3 18 95 65 14 4 M12 16 22 35 4 15 12 22 19 10
    20 26. 9 25 105 75 14 4 M12 18 26 45 4 21 19 27.5 26 11
    25 33. 7 32 115 85 14 4 M12 18 28 52 4 27 26 34.5 33 13
    32 42. 4 38 140 100 18 4 M16 18 30 60 6 35 30 43. 5 39 14
    40 48. 3 45 150 110 18 4 M16 18 32 70 6 41 37 49. 5 46 16
    50 60. 3 57 165 125 18 4 M16 18 28 84 6 52 49 61. 5 59 17

    注：公稱尺寸DN 10～DN 40的法蘭使用PN 40法蘭的尺寸。

    PN 25、PN 40帶頸承插焊鋼制管法蘭尺寸（GB/T 9117—2010)
    公稱
    尺寸
    DN    		 鋼管外徑 A/mm 連接尺寸 法蘭
    厚度
    C丨
    mm    		 法蘭
    高度
    H/
    mm    		 法蘭頸 法蘭內徑 B/mm 承插孔
    法蘭
    外徑
    D/
    mm    		 螺栓
    孔中
    心圓
    直徑
    K/mm    		 螺栓
    孔直
    徑L/
    mm    		 螺栓
    數量 «/個 螺紋
    規格    		 N/
    mm    		 r/
    mm    		 B| /mm T/
    mm
    系列1 系列n 系列I 系列n 系列I 系列n
    10 17.2 14 90 60 14 4 M12 16 22 30 4 11.5 9 18 15 9
    15 21. 3 18 95 65 14 4 M12 16 22 35 4 15 12 22 19 10
    20 26. 9 25 105 75 14 4 M12 18 26 45 4 21 19 27. 5 26 11
    25 33.7 32 115 85 14 4 M12 18 28 52 4 27 26 34.5 33 13
    32 42. 4 38 140 100 18 4 M16 18 30 60 6 35 30 43. 5 39 14
    40 48. 3 45 150 110 18 4 M16 18 32 70 6 41 37 49. 5 46 16
    50 60. 3 57 165 125 18 4 M16 20 34 84 6 52 49 61. 5 59 17
    PN100帶頸承插焊鋼制管法蘭尺寸（GB/T9117—2010)
          連接尺寸 法蘭
    厚度
    C/
    mm    		 法蘭
    高度
    H/
    mm    		 法蘭頸     承插孔
    公稱   法蘭 螺栓 螺栓 螺栓
    尺寸     外徑 孔中
    心圓
    直徑
    K/mm    		 孔直 數量
    w/個    		 螺紋
    規格    		 N/
    mm    		 r/
    mm    		 D/   B\ /mm 77
    mm
    DN 系列I 系列n D/
    mm    		 徑L/ mm 系列I 系列n 系列I 系列n
    10 17.2 14 100 70 14 4 M12 20 28 40 4 11. 5 9 18 15 9
    15 21.3 18 105 75 14 4 M12 20 28 43 4 15 12 22 19 10
    20 26. 9 25 130 90 18 4 M16 22 30 52 4 21 19 27.5 26 11
    25 33. 7 32 140 100 18 4 M16 24 32 60 4 27 26 34. 5 33 13
    32 42.4 38 155 110 22 4 M20 24 32 68 6 35 30 43.5 39 14
    40 48. 3 45 170 125 22 4 M20 26 34 80 6 41 37 49. 5 46 16
    50 60. 3 57 195 145 26 4 M24 28 36 95 6 52 49 61. 5 59 17
