大口徑管帽封頭尺寸表
材料：不銹鋼 碳鋼 合金鋼
交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
在線咨詢 交期：10天
描述：聯系站長免費領取管件標準及重量表
規格： DN20-DN3000
-
DN——米制單位管件的公稱尺寸；為非測量值（見GB/T1047）；
NPS——英制單位管件的公稱尺寸，為非測量值；
A——90°彎頭一端面中心至另一端面的距離；
B——45°彎頭中心至端面的距離；
b——焊縫的對邊錯邊量；
C——三通、四通的分支出口軸心線至中心體端面的距離；

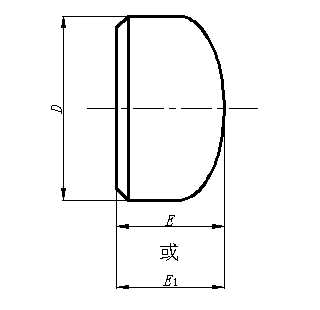

D——彎頭、等徑三通和四通、管帽的坡口處外徑，異徑管件大端坡口處外徑；
D1——異徑管件小端坡口處外徑；
E——管帽（管封頭）的總高度；
H——異徑接頭端面至端面的距離；
M——三通、四通本體中心線至支管端面的距離；
s——鋼管壁厚；
t——同徑或異徑管件大端焊接端部規定壁厚；
t1——異徑管件小端焊接端部規定壁厚。
管帽尺寸 單位為毫米
|
公稱尺寸 DN |
坡口處外徑 D |
長度a E |
長度E時 極限壁厚 |
長度b E1 |
|
| Ⅰ系列 | Ⅱ系列 | ||||
| 150 | 168.3 | 159 | 89 | 10.92 | 102 |
| 200 | 219.1 | 219 | 102 | 12.70 | 127 |
| 250 | 273.0 | 273 | 127 | 12.70 | 152 |
| 300 | 323.9 | 325 | 152 | 12.70 | 178 |
| 350 | 355.6 | 377 | 165 | 12.70 | 191 |
| 400 | 406.4 | 426 | 178 | 12.70 | 203 |
| 450 | 457 | 480 | 203 | 12.70 | 229 |
| 500 | 508 | 530 | 229 | 12.70 | 254 |
| 550 | 559 | - | 254 | 12.70 | 254 |
| 600 | 610 | 630 | 267 | 12.70 | 305 |
| 650 | 660 | - | 267 | - | - |
| 700 | 711 | 720 | 267 | - | - |
| 750 | 762 | - | 267 | - | - |
| 800 | 813 | 820 | 267 | - | - |
| 850 | 864 | - | 267 | - | - |
| 900 | 914 | 920 | 267 | - | - |
| 950 | 965 | - | 305 | - | - |
| 1000 | 1016 | 1020 | 305 | - | - |
| 1050 | 1067 | - | 305 | - | - |
| 1100 | 1118 | 1120 | 343 | - | - |
| 1150 | 1168 | - | 343 | - | - |
| 1200 | 1219 | 1220 | 343 | - | - |
續） 單位為毫米
表7 （續） 單位為毫米
（續） 單位為毫米|
公稱尺寸 DN |
坡口處外徑 D |
長度a E |
長度E時 極限壁厚 |
長度b E1 |
|||
| Ⅰ系列 | Ⅱ系列 | ||||||
| 150 | 168.3 | 159 | 89 | 10.92 | 102 | ||
| 200 | 219.1 | 219 | 102 | 12.70 | 127 | ||
| 250 | 273.0 | 273 | 127 | 12.70 | 152 | ||
| 300 | 323.9 | 325 | 152 | 12.70 | 178 | ||
| 350 | 355.6 | 377 | 165 | 12.70 | 191 | ||
| 400 | 406.4 | 426 | 178 | 12.70 | 203 | ||
| 450 | 457 | 480 | 203 | 12.70 | 229 | ||
| 500 | 508 | 530 | 229 | 12.70 | 254 | ||
| 550 | 559 | - | 254 | 12.70 | 254 | ||
| 600 | 610 | 630 | 267 | 12.70 | 305 | ||
| 650 | 660 | - | 267 | - | - | ||
| 700 | 711 | 720 | 267 | - | - | ||
| 750 | 762 | - | 267 | - | - | ||
| 800 | 813 | 820 | 267 | - | - | ||
| 850 | 864 | - | 267 | - | - | ||
| 900 | 914 | 920 | 267 | - | - | ||
| 950 | 965 | - | 305 | - | - | ||
| 1000 | 1016 | 1020 | 305 | - | - | ||
| 1050 | 1067 | - | 305 | - | - | ||
| 1100 | 1118 | 1120 | 343 | - | - | ||
| 1150 | 1168 | - | 343 | - | - | ||
| 1200 | 1219 | 1220 | 343 | - | - | ||
| 1250 | 1270 | - | 355 | - | - | ||
| 1300 | 1321 | 1321 | 355 | - | - | ||
| 1350 | 1372 | - | 355 | - | - | ||
| 1400 | 1422 | 1420 | 380 | - | - | ||
| 1450 | 1473 | - | 380 | - | - | ||
| 1500 | 1524 | 1524 | 450 | - | - | ||
| 1550 | 1575 | - | 450 | - | - | ||
| 1600 | 1626 | 1620 | 450 | - | - | ||
| 1650 | 1676 | - | 470 | - | - | ||
| 1700 | 1727 | 1727 | 470 | - | - | ||
| 1750 | 1778 | - | 497 | - | - | ||
| 1800 | 1829 | 1820 | 497 | - | - | ||
表7 （續） 單位為毫米
|
公稱尺寸 DN |
坡口處外徑 D |
長度a E |
長度E時 極限壁厚 |
長度b E1 |
|||
| Ⅰ系列 | Ⅱ系列 | ||||||
| 1850 | 1880 | - | 530 | - | - | ||
| 1900 | 1930 | 1930 | 530 | - | - | ||
| 1950 | 1981 | - | 548 | - | - | ||
| 2000 | 2032 | 2020 | 548 | - | - | ||
| 2050 | 2083 | - | 573 | - | - | ||
| 2100 | 2134 | - | 573 | - | - | ||
| 2150 | 2184 | - | 598 | - | - | ||
| 2200 | 2235 | 2220 | 598 | - | - | ||
| 2250 | 2286 | - | 624 | - | - | ||
| 2300 | 2337 | - | 624 | - | - | ||
| 2350 | 2388 | - | 650 | - | - | ||
| 2400 | 2438 | 2420 | 650 | - | - | ||
| 2450 | 2489 | - | 675 | - | - | ||
| 2500 | 2540 | - | 675 | - | - | ||
| 2550 | 2590 | - | 700 | - | - | ||
| 2600 | 2642 | 2620 | 700 | - | - | ||
| 2650 | 2692 | - | 725 | - | - | ||
| 2700 | 2743 | - | 725 | - | - | ||
| 2750 | 2794 | - | 751 | - | - | ||
| 2800 | 2845 | 2820 | 751 | - | - | ||
| 2850 | 2896 | - | 776 | - | - | ||
| 2900 | 2946 | - | 776 | - | - | ||
| 2950 | 2997 | - | 802 | - | - | ||
| 3000 | 3048 | 3020 | 802 | - | - | ||
| 3050 | 3100 | - | 827 | - | - | ||
| 3100 | 3150 | - | 827 | - | - | ||
| 3150 | 3200 | - | 852 | - | - | ||
| 3200 | 3251 | 3220 | 852 | - | - | ||
| 3250 | 3302 | - | 878 | - | - | ||
| 3300 | 3353 | - | 878 | - | - | ||
| 3350 | 3404 | - | 903 | - | - | ||
| 3400 | 3454 | 3420 | 903 | - | - | ||
| 3450 | 3505 | - | 929 | - | - | ||
| 3500 | 3556 | - | 929 | - | - | ||
|
公稱尺寸 DN |
坡口處外徑 D |
長度a E |
長度E時 極限壁厚 |
長度b E1 |
|
| Ⅰ系列 | Ⅱ系列 | ||||
| 3550 | 3607 | - | 954 | - | - |
| 3600 | 3658 | 3620 | 954 | - | - |
| 3650 | 3708 | - | 980 | - | - |
| 3700 | 3759 | - | 980 | - | - |
| 3750 | 3810 | - | 1005 | - | - |
| 3800 | 3861 | 3820 | 1005 | - | - |
| 3850 | 3912 | - | 1030 | - | - |
| 3900 | 3962 | - | 1030 | - | - |
| 3950 | 4013 | - | 1056 | - | - |
| 4000 | 4064 | 4020 | 1056 | - | - |
|
a 長度E適用于厚度不超過“長度E時極限壁厚”欄中所列值的場合。 b 對DN600及其以下的管帽，長度E1適用于厚度大于“長度E時極限壁厚”欄中所列值的場合。 |
|||||
